easyeda-agent

项目详情摘要

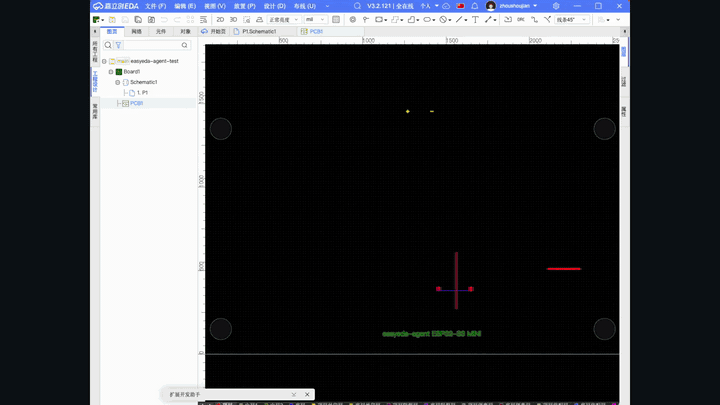

easyeda-agent 让 AI 直接操作嘉立创 EDA 专业版：读数据手册、画原理图、布局 PCB、整理丝印并完成检查。 GitHub · 立创插件市场 · 快速开始 · English `easyeda-agent` 是 EasyEDA Pro（嘉立创 EDA 专业版）的 AI 自动化层。你可以直接描述想做的 电路或要修的问题，Agent 会读取真实工程数据，通过官方 `eda.*` API 完成操作，并在写入前后 检查器件身份、引脚网络、几何、DRC 和保存状态。 它能做什么 使用场景 | 能力 | **拿 PDF / 尺寸图建库** | 读取型号、引脚和封装证据，创建 Symbol、Footprint、Device 和可选 3D Model；校验来源、焊盘依据和 pin↔pad 映射。实战：AS07 私有库与框外丝印 | **从需求做到一块板** | 从自然语言需求完成选型、原理图、分区布局、PCB、板框、叠层、布线、铺铜、丝印、DRC 和制造检查 | **原理图器件标准化** | 用 LCSC C 号或准确型号替换非标准器件，保留位号、位置和 PCB 同步身份；报告引脚差异并指导重新接线 | **原理图整理与修复** | 读取完整连接图，检查悬空、短路、跨页网名、NC、位号和模块归属，重新排版并回读验证 | **PCB 布局与布线** | 模块感知自动布局、板框贴合、规则感知短线布线、过孔、铺铜、4 层电源平面、天线 keepout | **丝印调整** | 自动避开焊盘、器件体、禁区、板框和其他标签；添加板注、接口名、LED 极性及 SVG Logo | **复用成熟电路** | 从内置电路块库复用 CH340、ESP32 自动下载、按键、USB Hub、降压等拓扑，放件、连线并对账 | **检查与交付** | 原理图严格门禁、PCB DRC/DFM、BOM、网表、制造文件、截图、审计日志和显式保存 | 完整能力与状态见 功能清单，命令索引见 原理图 CLI 和 PCB CLI。 直接这样告诉 Agent 安装完成后，不需要先学习 CLI。把需求和必要的文件交给支持 Skill 的 Agent，并明确使用 `easyeda-agent`。 用 PDF 创建器件库 这个流程使用 `easyeda lib device validate --spec …` 在打开或修改 EasyEDA 前检查数据手册 证据、几何和引脚映射，再由 `lib device build` 创建完整资产。规格契约见 数据手册驱动的自动建库。 做一块 ESP32 最小系统板 完整实战与真实截图见 一份需求文档 → ESP32-S3 四层板。 调整当前 PCB 的丝印 标准化原理图器件 检查并修复已有工程 效果展示 从模块尺寸图到个人私有库 需求：** 按用户提供的 AS07-M1101D-SMA 尺寸与引脚图创建个人库，原理图保持双排引脚的 左右顺序；封装标注引脚名和型号，丝印全部放在模块覆盖区域外，安装后仍可查看，并收紧、对齐。 结果：** 已创建并保存 Symbol、Footprint 和 Device，核对 8 个引脚与 8 个通孔焊盘映射； 修正符号边框闭合和引脚方向。封装左侧用两列脚号＋名称，列间距约 0.5 mm，靠框一列距框 约 0.6 mm；型号居中放在框外上方，实际文字包围盒回读无重叠。 最终按用户要求使用普通引脚线和未定义类型，1 脚使用独立圆形标记；保留用户清理 NC 后的状态。 这次输入是用户尺寸图，不是完整原厂 PDF；焊盘与部分偏移采用明确假设计算。 尚未验证实物装配、放置实例和 PCB DRC，不作为生产就绪证明。 查看原始需求图、封装预览、规格与回读结果。 ESP32-S3 四层板 Agent 完成原理图到 PCB 的完整流程，包括模块布局、圆角板框、4 层电源结构、天线净空、 规则感知布线、铺铜和丝印整理。 板框贴合 | 丝印避让 | → | → 整理结果见成品板 | 数据驱动的原理图组合 Agent 先在本地连接数据中核对器件、引脚和网络，再计算模块内部布局并写回 EasyEDA；粉色虚线框 表示独立功能区，Apply 后逐脚回读，而不是仅凭截图判断成功。 安装与开始使用 easyeda-agent 由三部分组成
